DXW(N)型感應式高壓帶電顯示閉鎖裝置是一種新型的防止電氣誤操作裝置，適用于交流50HZ、額定電壓12～550KV的戶外(亦適用于戶內)電氣設備或網絡上，能在被監測一次線路安全距離外，檢測被測一次線路是否有電，防止電氣誤操作。
本裝置系非接觸式高壓帶電檢測裝置。
本裝置具有閃光顯示、音響報警、自檢以及啟動強制閉鎖回路等功能。
本裝置的閉鎖回路與線路側接地刀閘 (臨時接地點)、母線接地刀閘 (臨時接地點)及主變接地刀閘 (臨時接地點)、間隔網門的閉鎖裝置（電磁鎖、機械程序鎖、微機防誤閉鎖裝置等）聯鎖后，能起到防止帶電誤合接地閘刀(誤掛接地線)、誤入帶電間隔的作用。
本裝置是根據國家電網公司《防止電氣誤操作裝置管理規定》第二十二條第11款、《江蘇省電力公司防止電氣誤操作裝置管理規定》第4.4條和4.7條、《電業安全工作規程》第4.3.3條的要求研制的。經較長時間的使用，工作正常、安全可靠、反映良好。
本裝置符合中華人民共和國電力行業標準DL／T538《高壓帶電顯示裝置》。
本裝置經中國電力科學研究院電力工業電力設備及儀表質量檢驗測試中心型式試驗，測試項目全部合格。
二 工作原理

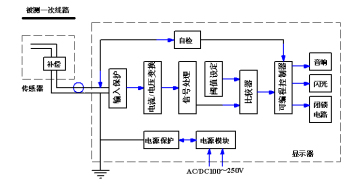

本裝置是利用被測一次線路與傳感器之間的電場耦合，在傳感器上感應出電荷，并經顯示器形成電流信號。此信號經顯示器處理后推動指示燈和閉鎖回路。其原理框圖見圖1。

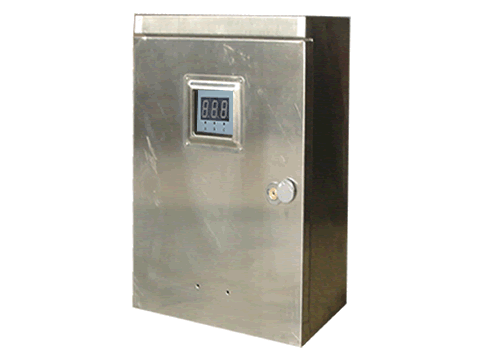

本裝置由傳感器、顯示器兩部分組成，顯示器中含有閉鎖回路。

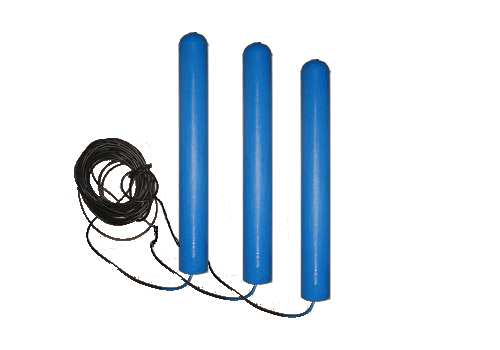

本裝置傳感器共有3支，分別正面對準“A、B、C”三相被測一次線路，它接收被測一次線路電場信號，將之傳送給顯示器進行比較判斷，顯示器根據被測一次線路是否帶電，給出相應的指示和閉鎖信號。
三 指示、閉鎖和自檢
當被測一次線路帶電時，“A、B、C”三相指示燈閃亮，“解鎖”指示燈熄滅，且輸出強制閉鎖信號（觸點為常態，微機閉鎖接口無電信號輸出）。
當被測一次線路不帶電時，“A、B、C”三相指示燈都熄滅，“解鎖”指示燈亮，同時解除閉鎖信號（觸點為瞬態，微機閉鎖接口有電信號輸出），便可進行設備操作。
本裝置采用分相控制，任何一相帶電即閃光報警，并輸出強制閉鎖信號，當顯示器失去工作電源時，顯示器輸出強制閉鎖信號，保持閉鎖狀態。
本裝置能自動檢測傳感器，當傳感器開路、短路及傳感器電纜受潮時，電源指示燈閃亮，故障相指示燈微閃亮，并輸出強制閉鎖信號。
本裝置顯示器上設有“自檢”功能，可自動檢測傳感器和顯示器的各功能模塊。按下“自檢”按鍵， 若本裝置正常，"A、B、C”三相指示燈閃亮，“解鎖”指示燈熄滅，且輸出強制閉鎖信號；若本裝置有故障，相應相的指示燈不亮。

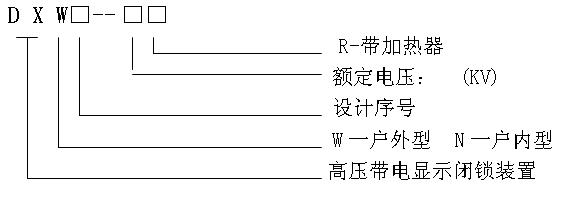

四 產品型號
五 使用條件
周圍空氣溫度：+55 ～ -35℃；
陽光輻射：≤1000W/m2；
海拔：≤3000m；
污穢等級：Ⅱ級；
覆冰等級：20級；
風速：≤34m/s；
六 主要技術參數
|
序號
|
名 稱
|
單位
|
參 數
|
|
1
|
額 定 電 壓
|
kV
|
12
|
40.5
|
126
|
252
|
363
|
550
|
|
2
|
額 定 頻 率
|
Hz
|
50
|
|
3
|
工 作 電 源
|
V
|
AC/DC100～250V
|
|
4
|
顯示閉鎖電壓
|
kV
|
≥65%額 定 電 壓
|
|
5
|
不顯示、解鎖電壓
|
kV
|
≤15%額 定 電 壓
|
|
6
|
聯鎖接點容量
|
|
AC250V/2A，DC220V/0.8A
|
|
7
|
功 率 消 耗
|
W
|
<5
|
|
8
|
額定絕緣水平
|
|
1min工頻耐壓2kV
|
|
9
|
外 形 尺 寸
|
mm
|
傳感器
|
Ф35×300
|
|
顯示箱
|
400×300×150
|
|
10
|
重量
|
kg
|
傳感器
|
0.5
|
|
顯示箱
|
7.0
|
七 傳感器的安裝距離和抗干擾距離
|
額 定 電 壓(kV)
|
12
|
40.5
|
126
|
252
|
363
|
550
|
|
推薦安裝距離
|
0.15
|
0.45
|
1.4
|
2.5
|
3.6
|
5.0
|
|
最大起動距離
|
0.35
|
0.7
|
1.7
|
3.2
|
4.2
|
5.5
|
|
相鄰回路抗擾距離
|
0.4
|
1.0
|
2.0
|
3.5
|
5.0
|
7.0
|
|
同相斷口抗擾距離
|
0.2
|
0.4
|
1.0
|
1.8
|
2.5
|
3.5
|
八 裝置特點
可靠
傳感器為全密封結構，外表涂有RTV長效防污閃涂料，電路板經防潮處理，顯示箱及安裝部件為全不銹鋼材料，防雨、防潮、防塵、防銹。
傳感器且具有明顯的方向性、較寬的電壓感應范圍，安全可靠。
本產品的傳感器帶有防護罩，灰塵、水膜只會積在防護罩上表面，但防護罩是懸空的，不會與地相連而屏蔽了電場信號。在雨、雪、霧天和污染嚴重的環境下也能正常工作。
本產品具有防潮、防低溫功能。當潮濕、凝露或溫度過低時，能自動加熱，防止爬電、閃絡事故，或由于溫度過低使參數惡化。
經濟
傳感器不與帶電體直接接觸，安裝與檢修時無需停電，無需做局放試驗，簡單方便，維護費用低，使用壽命長。
功能全
本裝置具有閃光和聲響提示、自檢以及啟動強制閉鎖回路等功能，能與電磁鎖、機械程序鎖、電氣閉鎖裝置、微機防誤閉鎖裝置等聯鎖，真正起到全方位強制閉鎖作用。
適應性強
形式多樣，可廣泛適用于12～550KV戶外、戶內、GIS組合電器及開關柜等場所。
九 外形及安裝尺寸

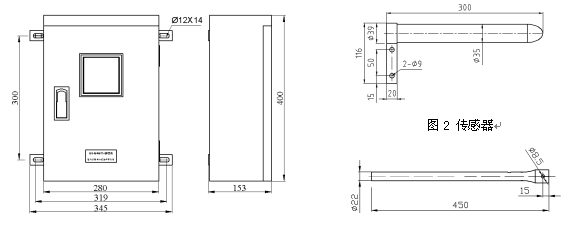

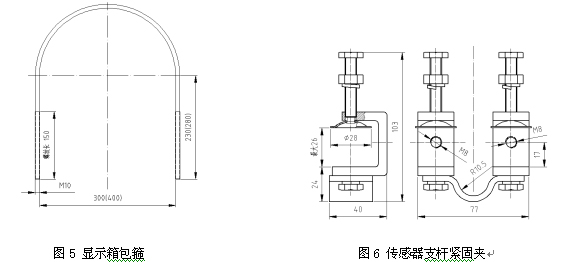

圖3 顯示箱 圖4 傳感器支桿
十 安裝與調試
1、安裝：
|
A、
|
將顯示箱用抱箍或夾板安裝于被測一次線路絕緣子支柱上，正對地刀操作走廊。
|
|
B、
|
將三支傳感器分別固定于被測一次線路A、B、C相正下方，并保持相對平行，并將信號線通過穿線管引到顯示箱。在采取可靠的安全措施下，一般均可進行帶電安裝。
|
|
C、
|
將工作電源引入顯示箱，注意電源性質要與本裝置的要求一致。
|
|
D、
|
將閉鎖回路接入顯示箱，注意區分閉鎖回路類型。
|
2、調試：
|
A、
|
必須在被測一次線路帶電時進行調試。
|
|
B、
|
打開顯示器面板，將“閾值”微動開關第1、2、3、4位都撥到ON（上邊）位置，分別調節電位器RK1、RK2、RK3，使A、B、C相指示燈剛好由亮變滅。
|
|
C、
|
將“閾值”微動開關第1、2、3位撥到OFF（下邊）位置，結束調試，蓋上面板即可投入運行。
|
十一 與各類防誤裝置的配合
1、 與電磁鎖的配合
|

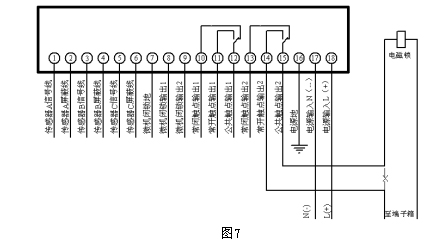

如圖7，在線路側加裝DXW（N）裝置后，當線路帶電時，DXW（N）常開觸點斷開，電磁鎖不能取得工作電源，從而不能打開電磁鎖，達到防止帶電合地刀（掛地線）的要求；當線路無電時，DXW（N）常開觸點閉合，就可以去合地刀（掛地線）。
2、與機械程序鎖的配合
|

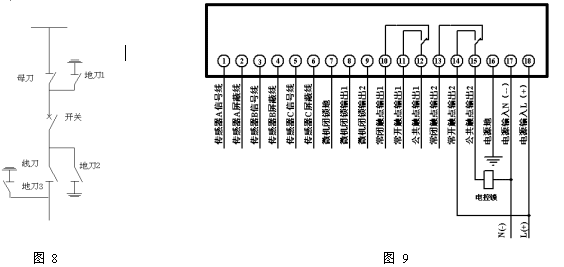

如圖9，當圖8所示線路帶電時，DXW（N）常開觸點斷開，電控鎖不能取得工作電源，鑰匙在該鎖具中不能轉動，從而不能進行下一步合地刀3（掛地線）的操作，防止帶電合地刀；當線路無電時，DXW（N）常開觸點閉合，電控鎖取得工作電源，鑰匙在該鎖具中可以轉動，就可以去合地刀3（掛地線）。
|
|
以圖8為例，該回路的停電操作順序為(送電與此相反)：分開關 分線刀 分母刀 合地刀1 合地刀2 取鑰匙去操作DXW（N）中的電控鎖，線路無電時可轉動 去合地刀3（掛地線）。
|
|
|
3、與微機防誤閉鎖裝置的配合
|
3.1
|
與非電磁電氣式微機防誤閉瑣裝置的配合（以珠海、南瑞微機防誤閉鎖裝置為例）：
|
|
|
將驗電鎖接入本裝置顯示器的端子⑦和⑧（或⑨）。在合線路地刀（打開地刀鎖）或線路掛接地線（打開臨時接地鎖）之前，電腦鑰匙到本裝置中安裝的驗電鎖采集信號（采碼），如線路有電，驗電不通過，地刀鎖（臨時接地鎖）不能打開，不能合地刀（掛地線）；如線路沒有電，驗電通過，能打開地刀鎖（臨時接地鎖），合地刀（掛地線）。
|
|
3.2
|
與電磁電氣式微機防誤閉鎖裝置的配合：
|
|
|
基本原理同電磁鎖的配合相同，利用本裝置提供的常開接點實現閉鎖要求。
|
|
4、
|
與GIS等一次設備的配合
|
|
|
基本原理同電磁鎖的配合相同，利用本裝置提供的常開接點控制電動地刀的合閘回路。
本裝置還可以和GIS原廠內置傳感器配合。
|
十二 故障排除
|
|
現 象
|
故障原因
|
排除方法
|
|
所有指示燈均不亮
|
無電源
|
檢查電源供給情況(包括顯示器上保險管)
|
|
電源線路板損壞
|
更換電源線路板
|
|
電腦板故障
|
更換電腦板
|
|
電源指示燈閃亮
|
傳感器接線松脫
|
檢查接線端子上連接是否良好
|
|
電腦板故障
|
更換電腦板
|
|
傳感器故障
|
更換傳感器
|
|
某一相指示燈不亮
|
靈敏度設置不準確
|
重新整定
|
|
發光二極管損壞
|
更換發光二極管
|
|
電腦板故障
|
更換電腦板
|
|
傳感器故障
|
更換傳感器
|
|
顯示不正常
|
靈敏度設置不準確
|
重新整定
|
|
電腦板故障
|
更換電腦板
|
|
傳感器故障
|
更換傳感器
|
|
顯示正常， 但輸出不正常
|
保險絲損壞
|
更換電腦板上的保險絲
|
|
繼電器接觸不良
|
更換電腦板
|
|
接線不正確
|
重新改正接線
|
|
選型不正確
|
更換電腦板
|
|
|
十三 可選附件及編號
|
|
名 稱 及 用 途
|
編 號
|
|
不銹鋼抱箍式傳感器安裝支架（適用于500kV Ф400mm水泥柱）
|
AN100400
|
|
不銹鋼抱箍式傳感器安裝支架（適用于220kV Ф300mm水泥柱）
|
AN100300
|
|
不銹鋼抱箍式傳感器安裝支架（適用于Ф200mm水泥柱）
|
AN100200
|
|
不銹鋼多用途傳感器安裝支架（適用于4～20mm厚的鋼板和各種槽鋼）
|
AN102100
|
|
不銹鋼顯示箱安裝抱箍（適用于500kV Ф400mm水泥柱）
|
AN200400
|
|
不銹鋼顯示箱安裝抱箍（適用于220kV Ф300mm水泥柱）
|
AN200300
|
|
不銹鋼顯示箱安裝夾板套件（適用于鋼構件支柱）
|
AN200020
|
|
|
十四 訂貨須知
用戶訂貨請注明：
1．產品型號；
2．訂貨數量；
3．安裝附件編號及數量；
4．工作電源額定電壓；
5．防誤裝置類型及廠家；
6．一次設備類型及安裝方式。
|
|
